Prasa krawędziowa – właściwy dobór konfiguracji urządzenia

Dzięki plastyczności metali można je łatwo kształtować pod wpływem nacisku. Jednym z narzędzi do tej obróbki jest popularna prasa krawędziowa – maszyna służąca do wykonywania precyzyjnego procesu gięcia elementów metalowych. Jest to proces powtarzalny, który może zostać zaprogramowany przez użytkownika. Samo działanie maszyny jest kwestią wtórną. Kluczowa jest jej parametryzacja i konfiguracja, która jest niezbędna do prawidłowego wykonywania zadań przez prasę.

Jakie zadania wykonuje prasa krawędziowa?

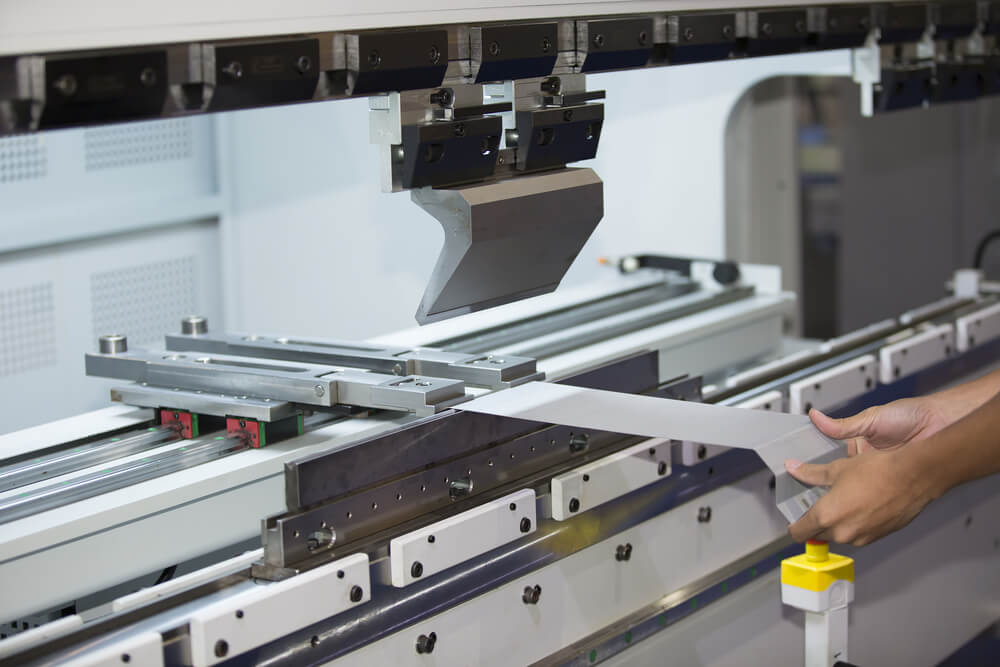

Prasa pozwala na zginanie elementów z blachy, które są kształtowane w trakcie pionowego ruchu górnej belki znajdującej się naprzeciwko dolnej, która pozostaje nieruchoma. Górny element, który porusza się, zawiera stemple, służące do gięcia kształtowanego materiału. W tym procesie rolą operatora prasy krawędziowej jest zmiana parametrów maszyny w zależności od:

  • grubości blachy,
  • promienia gięcia,
  • rozmiarów blachy,
  • kąta ustawienia elementu.

W zależności od doświadczenia i umiejętności przezbrojenie prasy może potrwać od kilku do kilkudziesięciu minut. Aby podnieść efektywność pracy operatora, stosuje się systemy wspomagające, które korygują kąt gięcia i same mierzą grubość blachy. Jest to możliwe dzięki laserowym czujnikom i dedykowanym systemom z modułami graficznymi.

Jak może wyglądać konfiguracja maszyny?

Do operacji wykorzystuje się najczęściej prasy krawędziowe synchroniczne, posiadające wizualizację procesu gięcia, sterowane CNC z modułem graficznym wykonującym kalkulacje. Potrafią one ostrzegać użytkownika przed stykaniem się zginanych elementów z maszyną. To rozwiązanie oraz wybór urządzenia z niezależnymi siłownikami hydraulicznymi z odczytem liniowym pozwala na korektę zginania metalu z obu stron. Przed dopuszczeniem maszyny do ruchu należy zadbać o takie elementy, jak:

  • kompensację strzałki ugięcia – pozwala na uzyskanie dokładnego gięcia na całej długości detalu,
  • określenie liczby osi na zderzaku – powinny to być minimalnie 2 osie w ustawieniu odjazd – dół – tył oraz góra – dół. Zderzak powinien być wypoziomowany zależnie od wysokości matrycy.
  • wybór systemu mocowania narzędzi.

W kwestii bezpieczeństwa maszyny stosuje się zabezpieczenie PLC sprzężone z laserową technologią trójpunktową. Pozwala to na bezkolizyjne działanie prasy krawędziowej.

Typowe problemy

Czasami podczas obsługi maszyny pojawiają się problemy, zazwyczaj należą one do kilku znanych kategorii:

  • „efekt banana” – powstaje, gdy kątownik zostaje wygięty na kształt łuku. Przyczyną są naprężenia blachy w trakcie walcowania lub powstałe w wyniku defektów materiału. Często też jest to wina niewspółosiowości belki górnej i dolnej. Aby temu zapobiec, należy korygować linię gięcia za każdym razem, gdy prowadzony jest przegląd maszyny.
  • problemy z ustaleniem dokładności kąta – jest to związane z szerokością kołnierza – gdy jest mniejsza niż 5-krotność grubość materiału, to może wywołać uszkodzenie maszyny i niebezpieczeństwo użytkownika. Należy pilnować, aby wartość szerokości kołnierza była prawidłowa.

Ważnym zagadnieniem jest właściwe dobranie materiału do prasy – np. stal z dużą domieszką węgla nie nadaje się do zginania przez prasę i może zostać uszkodzona.

Podsumowanie

Konfiguracja prasy krawędziowej obejmuje takie zagadnienia jak bezpieczeństwo pracy, wybór odpowiednich narzędzi oraz ustawienie parametrów technicznych. Wykorzystanie zaawansowanych rozwiązań w postaci laserowych zabezpieczeń pozwala na precyzyjniejszą pracę, ale nawet w takim przypadku należy zadbać o pełną kontrolę nad całym procesem.
