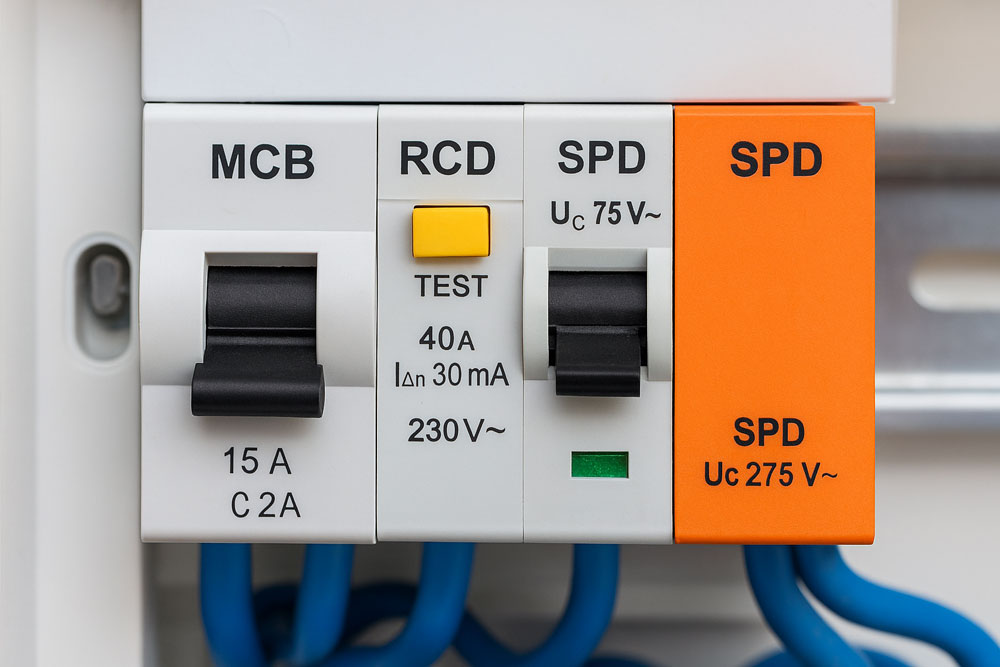

Bezpieczeństwo instalacji elektrycznej zależy nie tylko od jakości wykonania, ale także od prawidłowego doboru i montażu aparatury ochronnej. W praktyce oznacza to współpracę wielu elementów: wyłączników nadprądowych, RCD oraz ochronników przepięć, które muszą być dobrane zgodnie z normami i charakterystyką obciążenia.
Dlaczego koordynacja zabezpieczeń jest kluczowa?
Instalacja elektryczna działa poprawnie tylko wtedy, gdy wszystkie zabezpieczenia są ze sobą odpowiednio skoordynowane. Wyłączniki nadprądowe (MCB) chronią przewody przed zwarciami i przeciążeniem, RCD zapewniają ochronę przeciwporażeniową, a SPD minimalizują skutki przepięć. Brak koordynacji między tymi elementami prowadzi do częstych i niepożądanych wyłączeń, a nawet zagrożeń dla użytkowników i urządzeń.
Najczęstsze problemy w praktyce
- Dobór niewłaściwej charakterystyki MCB – np. stosowanie typu D w instalacjach domowych zamiast B lub C.
- RCD wyzwalające losowo – wynikające z niepoprawnego podłączenia przewodów neutralnych.
- SPD montowane w złym miejscu – brak krótkiej drogi do GSU obniża skuteczność ochrony.
- Brak selektywności – brak rozdziału zabezpieczeń skutkuje trudnością w lokalizacji uszkodzeń i awarii.
Normy i wytyczne
Przepisy PN-HD 60364 jasno określają wymagania dotyczące czasu samoczynnego wyłączenia, prądów znamionowych oraz współpracy zabezpieczeń. Stosowanie się do tych zasad nie tylko zwiększa bezpieczeństwo, ale również wydłuża żywotność instalacji i podłączonych urządzeń. W nowoczesnych instalacjach coraz częściej stosuje się także zintegrowane rozwiązania typu RCBO, łączące funkcje wyłącznika nadprądowego i różnicowoprądowego.
Powiązane zagadnienia
Jeśli chcesz dowiedzieć się więcej o zasadach stosowania RCD, sprawdź nasz artykuł:
Wyłączniki różnicowoprądowe – zasady doboru i najczęstsze błędy. Znajdziesz tam praktyczne wskazówki i checklisty dla instalatorów.
