Obciążalność linii napowietrznych określa, jaki prąd może bezpiecznie płynąć przewodami w danych warunkach. Nie jest to stała wartość „z tablicy”. Zależy od tego, jak szybko przewód oddaje ciepło do otoczenia, jak bardzo się nagrzewa oraz jakie ograniczenia narzuca zwis i wytrzymałość mechaniczna. W praktyce obciążalność decyduje o tym, czy linia przeniesie planowane obciążenia bez ryzyka nadmiernego ugięcia, przyspieszonego starzenia osprzętu czy spadku niezawodności.
Temperatura przewodu i bilans cieplny
Przewód nagrzewa się głównie od strat Joule’a, a chłodzi dzięki wymianie ciepła z otoczeniem i promieniowaniu. Im wyższa temperatura przewodu, tym większy zwis i większe obciążenia mechaniczne na konstrukcjach. Dlatego dopuszczalny prąd wyznacza się tak, by temperatura nie przekraczała wartości przyjętej dla danego typu przewodu i osprzętu. Znaczenie ma też zmienność obciążenia w czasie. Krótkotrwałe przeciążenia bywają akceptowalne, ale wymagają sprawdzenia, czy nie spowodują przekroczenia temperatury dopuszczalnej.
Warunki pogodowe, które zmieniają obciążalność
Ta sama linia może przenosić różne prądy w zależności od pogody. Najbardziej odczuwalne są wiatr i temperatura powietrza, ponieważ bezpośrednio wpływają na chłodzenie przewodu. Równie ważne jest nasłonecznienie: w dzień, przy bezwietrznej pogodzie, przewód szybciej się nagrzewa.
Na obciążalność wpływają szczególnie:
- prędkość i kierunek wiatru względem przewodu,
- temperatura otoczenia,
- natężenie promieniowania słonecznego,
- opady i wilgotność, które mogą zmieniać warunki oddawania ciepła.
W praktyce różnice bywają duże: w chłodny, wietrzny dzień linia „zniesie” znacznie więcej niż podczas upału i ciszy.
Zwis, prześwity i wymagania mechaniczne
Obciążalność jest ograniczana nie tylko temperaturą, lecz także zachowaniem wymaganych prześwitów nad terenem, drogami czy obiektami. Wzrost temperatury wydłuża przewód, a to zwiększa zwis. Projekt linii przewiduje dopuszczalne ugięcia dla określonych stanów pracy, ale przy zmianach obciążenia i warunków pogodowych trzeba sprawdzać, czy prześwity nadal są spełnione.

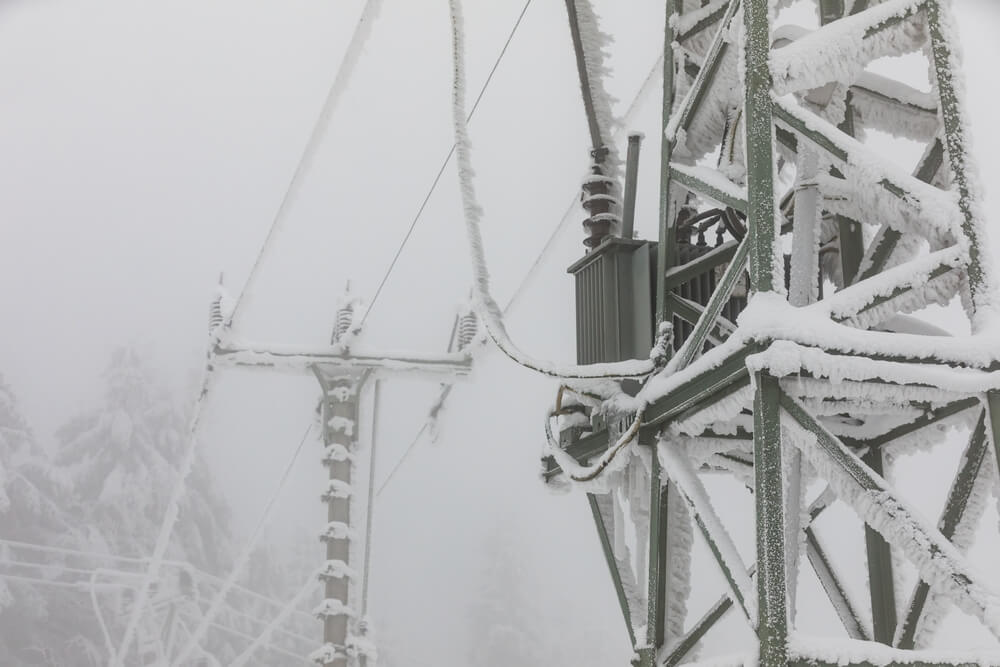

Znaczenie ma też wytrzymałość konstrukcji i osprzętu. Wyższa temperatura przewodu wpływa na naprężenia, a oblodzenie i wiatr generują dodatkowe siły. Jeżeli linia pracuje blisko granic projektowych, margines dla obciążalności bywa mniejszy.
Typ przewodu i stan techniczny linii
Rodzaj przewodu określa dopuszczalną temperaturę pracy, opór elektryczny oraz własności mechaniczne. Przewody o wyższej odporności cieplnej pozwalają na większe prądy, ale tylko wtedy, gdy pozostałe części toru prądowego i konstrukcje są do tego przygotowane. Liczy się również stan techniczny: złącza, zaciski i inne miejsca połączeń mogą mieć podwyższoną rezystancję, co zwiększa nagrzewanie lokalne. Wtedy bezpieczna obciążalność spada niezależnie od tego, co wynika z obliczeń dla „idealnej” linii.
Jak ustala się bezpieczną obciążalność?
W praktyce stosuje się obliczenia oparte o bilans cieplny oraz weryfikację prześwitów i naprężeń. Coraz częściej wykorzystuje się też podejście dynamiczne, gdzie obciążalność jest aktualizowana na podstawie bieżącej pogody i parametrów pracy. Takie podejście lepiej odzwierciedla rzeczywiste warunki, ale wymaga wiarygodnych danych i spójnych zasad eksploatacji.
Obciążalność linii napowietrznych zależy od równowagi między nagrzewaniem a chłodzeniem, a także od ograniczeń mechanicznych i stanu technicznego. Dobrze wykonane obliczenia i okresowa weryfikacja w terenie pozwalają bezpiecznie wykorzystać potencjał linii bez ryzyka przekroczenia dopuszczalnych ugięć i temperatur.
